鋁型材擠壓拖鋁是什么原因？（鋁型材擠壓拖鋁怎么解決？）

發(fā)布者：永裕金屬發(fā)布時間：2022-7-4 10:04:56

　　

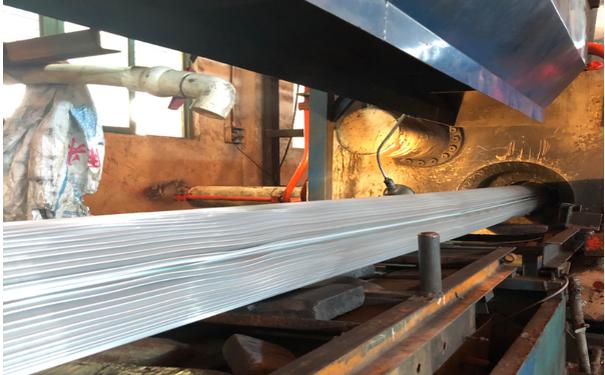

　　鋁型材擠壓拖鋁的原因有很多，具體的拖鋁/縮尾情況需要根據(jù)鋁型材擠壓生產(chǎn)現(xiàn)場情況去評定并找到解決方案。

　　因為不知道是拖鋁還是縮尾。如果是縮尾的話縮尾是鋁合金型材擠壓生產(chǎn)過程中一種特有的廢品.具體分為中空縮尾和環(huán)形縮尾.中空縮尾是由于擠壓墊片上有油污和擠壓殘料留得太少,造成金屬供應嚴重不足等原因而形成中空漏斗狀縮尾;環(huán)形縮尾主要由于鋁型材擠壓過程快結束時,變形區(qū)內(nèi)金屬供應不足,迫使金屬沿擠壓墊片周邊發(fā)生橫向紊流,把邊部及側表面處較冷,沾有油污的金屬回流而卷入到制品中造成的.環(huán)形縮尾一般在制品尾端的斷面上,多呈連續(xù)或不連續(xù)的環(huán)形狀.

　　鋁型材擠壓拖鋁的原因：

　　1.粘鋁，成因復雜，需要看實際情況進行解決。

　　2.模具原因。模具表面硬度低，氮化不到位。

　　3.原材料質(zhì)量。鋁棒中的回收材比率高回導致粘鋁。

　　4.擠壓速度太快，也是也會導致鋁型材擠壓拖鋁、縮尾。

　　鋁型材擠壓縮尾如何改善:

　　1)減少鋁錠溫度與工具溫度差,或采用低溫擠壓.

　　2)保證鑄錠表面干凈,加熱均勻.

　　3)禁止在擠壓墊片上抹油或用油布擦擠壓墊.

　　4)提高擠壓模具和擠壓筒的表面光潔度,及時清理擠壓筒.

　　5)擠壓過程快結束時降低擠壓速度.

　　6)采用潤滑擠壓和反向擠壓.

　　7)按規(guī)定留殘料和切尾,或適當增大殘料厚度

我們永裕金屬在佛山從事鋁型材定制20年，服務大小客戶6000+，合作開模10000+套，有豐富的定制開發(fā)生產(chǎn)經(jīng)驗，如果你需要一家服務好，經(jīng)驗足的鋁型材廠家，或者對于鋁合金型材方面有什么疑問可以直接咨詢我們的在線工程師。

上一篇：鋁型材是怎樣擠出來的？（鋁型材是怎么做出來的？）下一篇：6063鋁型材擠壓工藝（6063t6鋁型材擠壓成型工藝流程）

四虎国产成人永久精品免费,国产三级精品三级在线观看 ,免费人成激情视频在线观看冫,天堂资源中文资源一区二区

鋁型材擠壓拖鋁是什么原因？（鋁型材擠壓拖鋁怎么解決？）

鋁型材擠壓拖鋁的原因：

鋁型材擠壓縮尾如何改善:

服務熱線：1363 0011 365
